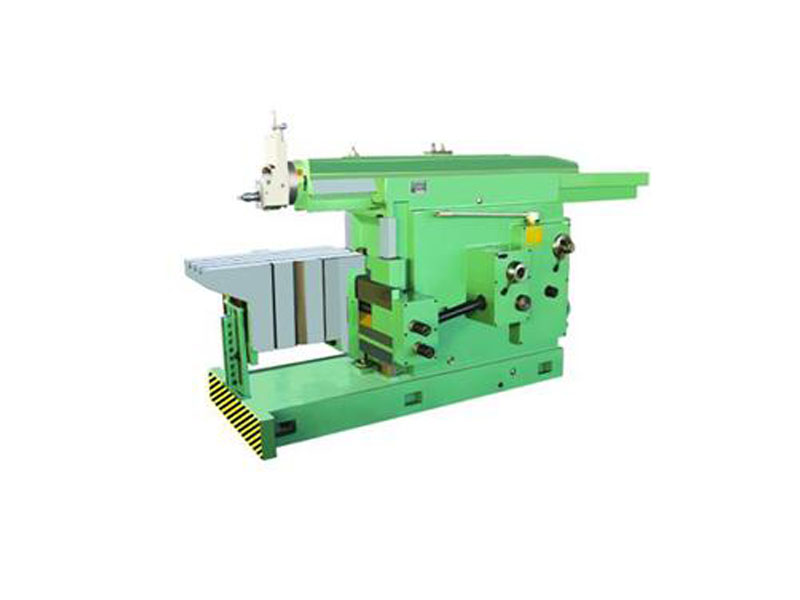

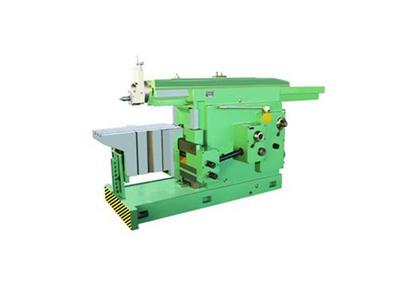

BC60100機械刨床是機械刨床里面型號的刨床，其刨削長度達到1000mm,機械刨床工作臺面達到大。機械刨床主要用于單件小批生產中刨削中小型工件上的平面、成形面和溝槽。中小型機械刨床的主運動(見機床)大多采用曲柄搖桿機構(見曲柄滑塊機構)傳動，故滑枕的移動速度是不均勻的。大型機械刨床多采用液壓傳動，滑枕基本上是勻速運動。滑枕的返回行程速度大于工作行程速度。由于采用單刃刨刀加工，且在滑枕回程時不切削，機械刨床的生產率較低。機床的主參數是刨削長度。BC60100機械刨床主要有普通牛頭刨床、仿形牛頭刨床和移動式牛頭刨床等。普通牛頭刨床由滑枕帶著刨刀作水平直線住復運動，刀架可在垂直面內回轉一個角度，并可手動進給，工作臺帶著工件作間歇的橫向或垂直進給運動，常用于加工平面、溝槽和燕尾面等。仿形牛頭刨床是在普通牛頭刨床上增加一仿形機構，用于加工成形表面，如透平葉片。移動式牛頭刨床的滑枕與滑座還能在床身(臥式)或立柱(立式)上移動，適用于刨削特大型工件的局部平面。

BC60100機械刨床主要參數：

型號		BC60100 機械刨床
刨削長度		1000
工作臺橫向移動距離		800
滑枕底面至工作臺距離		400
工作臺垂直移動距離		380
工作臺工作面尺寸（長×寬）(mm)		1000×500
刀架行程		160
刀架回轉角度(°)		±60°
刨刀柄尺寸（寬×厚）(mm)		30×45
滑枕每分鐘往復次數		15、20、29、42、58、83
工作臺機動進給量范圍	水平進給10級(mm)	0.3~3
	垂直進給8級(mm)	0.15~0.5
工作臺快速移動速度	水平進給	3
	垂直進給(mm/min)	0.5
工作臺中央T型槽尺寸		22
主電機功率		7.5kw
外形尺寸（長×寬×高）(mm)		3640×1575×1780
凈重		5500

BC60100機械刨床刨床五大特點：

1、BC60100機械刨床的工作臺能左右回轉角度，工作臺具有橫向和升降的快速移動機構；用以刨削傾斜的平面，從而擴大了使用范圍。

2、刨床的進給系統采用凸輪機構，有10級進給量。改變走刀量，也非常方便。

3、BC60100機械刨床在走刀系統內裝有過載安全機構，當由于操作不慎或者受到外力影響與切笑超載時，走刀自行打滑，無損機件保證機床的正常運行。

4、滑枕和床身導軌間以及具有速度的齒輪付和主要的滑動導軌面，均有油泵打出的潤滑油進行循潤滑。

5、BC60100機械刨床裝有離合器及制動停車機構，所以在變換速度，啟動機床及停車時，可不必切斷電源，制動停車機構能使滑枕當離合器脫開時之慣性沖程量不大于10毫米。

BC60100機械刨床是普通用途刨削機床，適用于平面、T型槽、燕尾槽等成型表面的刨削加工。該刨床整機剛性好，工作效率高，操作方面，動作成本低等特點，適合于中小零部件的單件和批量加工，是機械加工行業配置刨削機床首選機型。

BC60100機械刨床使用于刨削各種平面和成型面，適于單件和小批生產。 床身等關鍵件的回火、震動時效、超音頻淬火等熱處理工藝，使機床精度更穩定，使用壽命更長。主切削運動和進給運動均為液壓傳動，可無級調速，具有液壓過載保險裝置，轉動平穩、超程量小、啟動和停止靈活可靠、機床剛性好、切削力大、換向精度高、油溫低、熱變形小、精度穩定、能適用強力切削和連續工作的需要。

我公司生產的BC60100機械刨床主要特點：

● 優化的原理設計,機床外形美觀,操作方便。

● 垂直、水平導軌面采用矩形導軌,穩定性更好。

● 采用超間頻淬火工藝,使機床的壽命更長。

● 適用于刨削各種中小零件的平面,T型槽和成形面,可用于單件或成批生產。

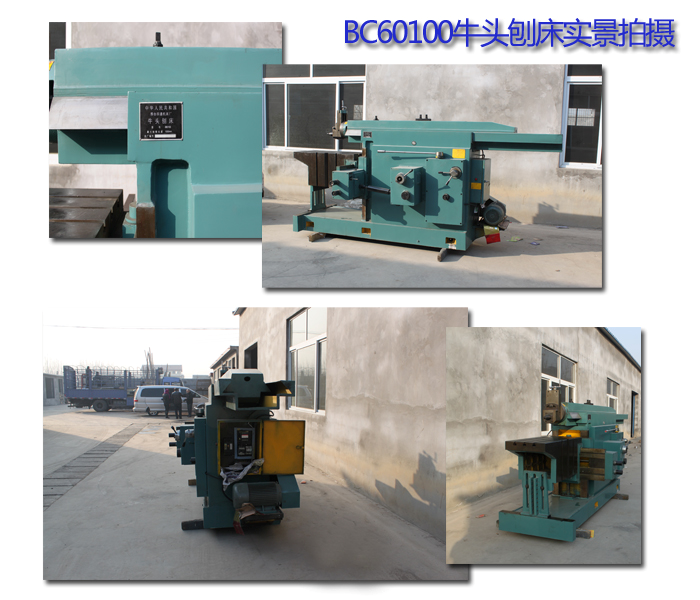

BC60100機械刨床實景拍攝：



BC60100機械刨床故障原因分析：

一、漏油

1.箱體結合面涂膠不均勻；

2.箱體結合面緊牢螺栓擰緊；

3.箱體結合面墊有贓物；

二、進刀不均勻

1.萬向聯軸節十字頭的銷軸與孔間隙過大；

2.萬向聯軸節兩端錐齒輪付間隙過大；

3.刀身聯軸節兩端叉口子不在同一平面內：

4.棘輪棘爪接觸不良；

5.進給箱箱體定位過低；

三、潤滑油泵損壞

1.油泵傳動軸上的銷孔位置鉆偏;

2.調分油器時，若將油器全部關閉，引起油泵過載；

3.油泵殼體磨損過大，油泵軸向偏移，銷子碰到了殼體；

4.油泵一側的檔圈與油泵距離過大

四、抬刀不給力

1.摩擦片損壞；

2.夾刀板中的復位彈簧失效；

3.夾刀板兩側面的配合過緊；

4.抬刀用的鋼絲繩調得過長；

5.鋼絲繩離開導向輪；

五、分油器調節失靈、油管脫落

1.油管捆得不牢固；

2.分油器調整螺栓配合過松；

3.分油器調整錐形螺栓偏斜；

六、剎車制動不靈敏

1.制動器拉桿位置調得不適當；

2.制動器的拉桿調節螺母松動；
